TEKTALAN A2 SMARTTEC

PANNEAU EN FIBRE DE BOIS

une combinaison classé au feu A2 avec la laine de roche

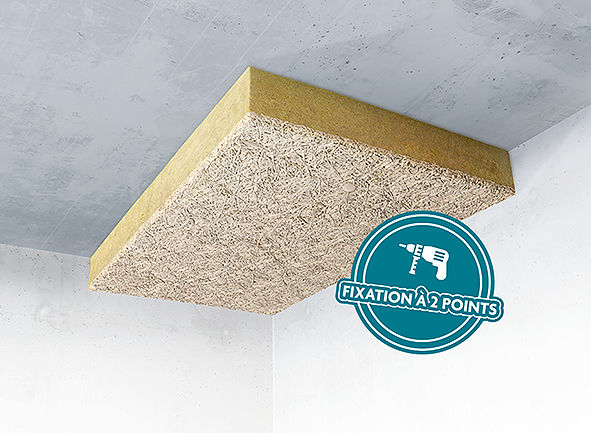

Tektalan A2 SmartTec panneau en fibre de bois combiné à la laine de roche

Panneau en fibre de bois pour une meilleure absorption thermique et une isolation acoustique parfaite

DESCRIPTION

Tektalan A2 SmartTec est un panneau en fibre de bois combiné à une dalle en laine de roche. Il est plus léger que son prédécesseur et nécessite désormais, dans certains cas, moins de fixations. Ce panneau combine une excellente capacité ignifuge avec de hautes performances thermiques et acoustiques. Des tests internationaux de résistance au feu ont montré que les constructions en béton massif recouvertes de panneaux Tektalan A2 SmartTec peuvent résister au feu pendant 180 minutes. Les panneaux Tektalan A2 SmartTec peuvent servir de bouclier thermique, garantissant plus longtemps l‘intégrité de la construction lors d‘un incendie.

VERSION STANDARD

Le panneau Tektalan A2 SmartTec est produit avec du bois certifié PEFC dont la largeur de fibre est de 2,0 mm. Les panneaux sont munis d’un coating de couleur naturelle (RAL 1015) et fournis avec bords biseautés sur les 4 côtés.

* À condition d’être mis en œuvre selon le Rapport de classification no 18203 /18204 selon la norme européenne EN 1365-2 / EN 13501-2

Réaction au feu


A2-s1, d0

Absorption acoustique


αw max 1,00

Résistance thermique


Rd max. 6,40 (225mm)
AVANTAGES
  • Résistance au feu possible jusqu'à 180 minutes

  • Classement feu A2, pas de formation de gouttelettes et faible production de fumées en cas d’incendie

  • Excellentes propriétés d’absorption acoustique

  • Haute résistance à l’humidité et fongicide

  • Finition et isolation esthétiques avec un seul panneau

Specifications
Épaisseur du
panneau (E)
RD Catégorie Longeur (L) Largeur (l) Panneaux/
palette
Palette
 (mm) (m².K/W)   (mm) (mm)   (m2)
50 1,25 S 1000 600 22 13,20
75 2,00 S 1000 600 14 8,40
100 2,75 S 1000 600 11 6,60
125 3,50 S 1000 600 8 4,80
150 4,20 S 1000 600 7 4,20
175 4,95 C 1000 600 6 3,60
200 5,70 C 1000 600 5 3,00
225 6,40 C 1000 600 5 3,00
Options
Largeur des fibres 1,0 mm
Couleur Wit (RAL9003)  of RAL kleur
INFORMATIONS TECHNIQUES
Caractéristiques Symbole Description Unité Norme
Classement feu - A2-s1, d0 * - EN 13501-1
Capacité ignifgue - REI120/180 (condition d’être traité selon le Rapport de classification
n° 18203/18204)
- EN 13501-2
Coefficient de conductibilité
thermique
λ Fibre de bois: 0,085 / LR: 0,034 [W/mK] EN 12667
Stabilité au feu - 30 minutes - NBN 713.020
Pression Ϭ m ≥ 30 [kPa] EN 826
Force perpendiculaire
à la surface
Ϭ m ≥ 7,5 [kPa] EN 1607
Teneur en chlorure C CI1 - EN 13168
Tolerances - Épaisseur
T1)
Longeur
(L2)
Largeur
(W1)
Perpendicularité
(S2)
Planéité
(P1)
[mm] EN 13168
[ D≤100 ] +3/-2 +3 /-5 ± 3 ≤ 2 ≤ 6
[ D>100 ] +4 /-3
DoP   W4302APCPR -

*Montage directe contre le béton

COEFFICIENT D’ABSORPTION ACOUSTIQUE
Tektalan A2 SmartTec   2 mm largeur de fibre   125 250 500 1000 2000 4000 αw NRC SAA Numéro de rapport
 50 mm    0,20 0,70 1,00 1,00 0,80 0,60 0,80 0,90 0,89 M104343-11
 75 mm    0,55 0,95 0,95 1,00 0,80 0,60 0,80 0,95 0,93 M104343-11
100 mm   0,70 1,00 1,00 0,95 0,80 0,65 0,80 0,95 0,96 M104343-11
125 mm    0,75 0,95 1,00 1,00 0,85 0,65 0,85 0,95 0,94 M104343-11
150 mm   0,80 0,95 1,00 1,00 0,85 0,70 0,85 0,95 0,95 M104343-11
175 mm   0,75 0,90 1,00 1,00 0,90 0,70 0,85 0,95 0,94 M104343-11
200 mm    0,60 0,80 0,95 1,00 0,95 0,80 0,85 0,90 0,92 M104343-11
Tektalan A2 SmartTec   1 mm largeur de fibre
50 mm   0,25 0,75 1,00 1,00 0,95 0,80 0,95 0,95 0,94 M104343-12
 75 mm   0,40 1,00 1,00 1,00 0,95 0,75 0,95 1,00 1,02 M104343-12
100 mm   0,65 1,00 1,00 1,00 0,95 0,85 1,00 1,00 1,03 M104343-12
125 mm    0,75 0,90 1,00 1,00 1,00 0,85 1,00 1,00 0,99 M104343-12
150 mm    0,75 0,90 1,00 1,00 1,00 0,85 1,00 1,00 1,02 M104343-12
175 mm    0,75 0,95 1,00 1,00 0,95 0,80 1,00 1,00 0,99 M104343-12
200 mm    0,60 0,80 0,95 1,00 0,95 0,80 0,95 0,90 0,92 M104343-12
RÉSISTANCE AU FEU
Épaisseur Construction du sol Attaches/ panneau Type d´attache REI*
[EN13501-2]
Numéro du rapport
50 -225 mm Béton plein, épaisseur ≥ 150 mm 5 Cheville à frapper massive REI 120 20859 / 20860
Vis à béton DDS plus REI 180
*REI= La résistance au feu d'un élément de structure porteur conformément aux critères de classification de la norme EN13501-2. Trois composants sont testés: le moment de défaillance (R), la densité de flamme (E) et le pouvoir isolant (I). Le nombre après REI indique le nombre de minutes de résistance des trois composants.
stabilité au feu
Épaisseur Construction du sol Attaches/ panneau Type d´attache Waarde Norm Rapportnummer
50 -225 mm Béton plein, épaisseur ≥ 150 mm 4 Cheville à frapper massive 30 minutes NBN 713.020
Vis à béton DDS plus

FIXATIONS

Les panneaux Heraklith combi et massifs permettent un gain de temps précieux au montage par rapport à d’autres systèmes. On le doit aux éléments de fixation spécialement conçus - chevilles à frapper massives, vis à béton et vis à bois - et aux accessoires et schéma de montage fournis gratuitement avec chaque palette.


Finition

La protection incendie d’un bâtiment est cruciale pour le propriétaire et les utilisateurs. Partant des instructions pour la pose, Heraklith fait tester tous ses panneaux combi en laine de bois par des organismes indépendants, dans toutes les épaisseurs. Avec cette approche, vous satisfaites dans la pratique aux exigences de réaction au feu. Le fait de combiner des matériaux de construction présentant chacun une classe de réaction au feu A2 n'entraîne pas nécessairement dans la pratique une classe de réaction au feu A2 pour la combinaison.

N’hésitez pas à nous contacter si vous avez besoin d’un conseil.

Contactez Nous

Téléchargements- Tektalan A2 panneau en laine de bois et de roche

Titre Taille
DoP Tektalan A2 SmartTec W4302GPCPR_NL.pdf 128,62 KB
EN 13501-1_Tektalan A2 SmartTec.pdf 11 251,93 KB
Heraklith Catalogue 2022_FR.pdf 7 679,88 KB
Instructions de Pose_Heraklith 2022.pdf 3 381,22 KB
Keymark certificaat Tektalan A2 SmartTec.pdf 387,42 KB
Panneau de Finition A2_Fiche Produit.pdf 302,13 KB
PEFC Certificat Heraklith.pdf 59,89 KB
Tektalan A2 SmartTec_Fiche Produit.pdf 571,88 KB

CERTIFICATION DES PANNEAUX EN LAINE DE BOIS

  Panneau de
Base
Panneau de Finition Panneau de Finition A2 Heratekta Herafoam Tektalan A2 SmartTec
ISO 9001 * * * * * *
ISO 14001     *     *
ISO 45001*     *     *
ISO 50001     *     *
OHSAS 18001 *     * *
Acermi *     * *
Keymark   * *     *
A+ *     * *
Zone Verte Excel *     * *
Blue Angel *     * *
BREEAM Compliance     *     *
PEFC * * * * * *
EPD * * *     *
CRG       * * *
